Thorsman på platta*Schneider Electric Outlet

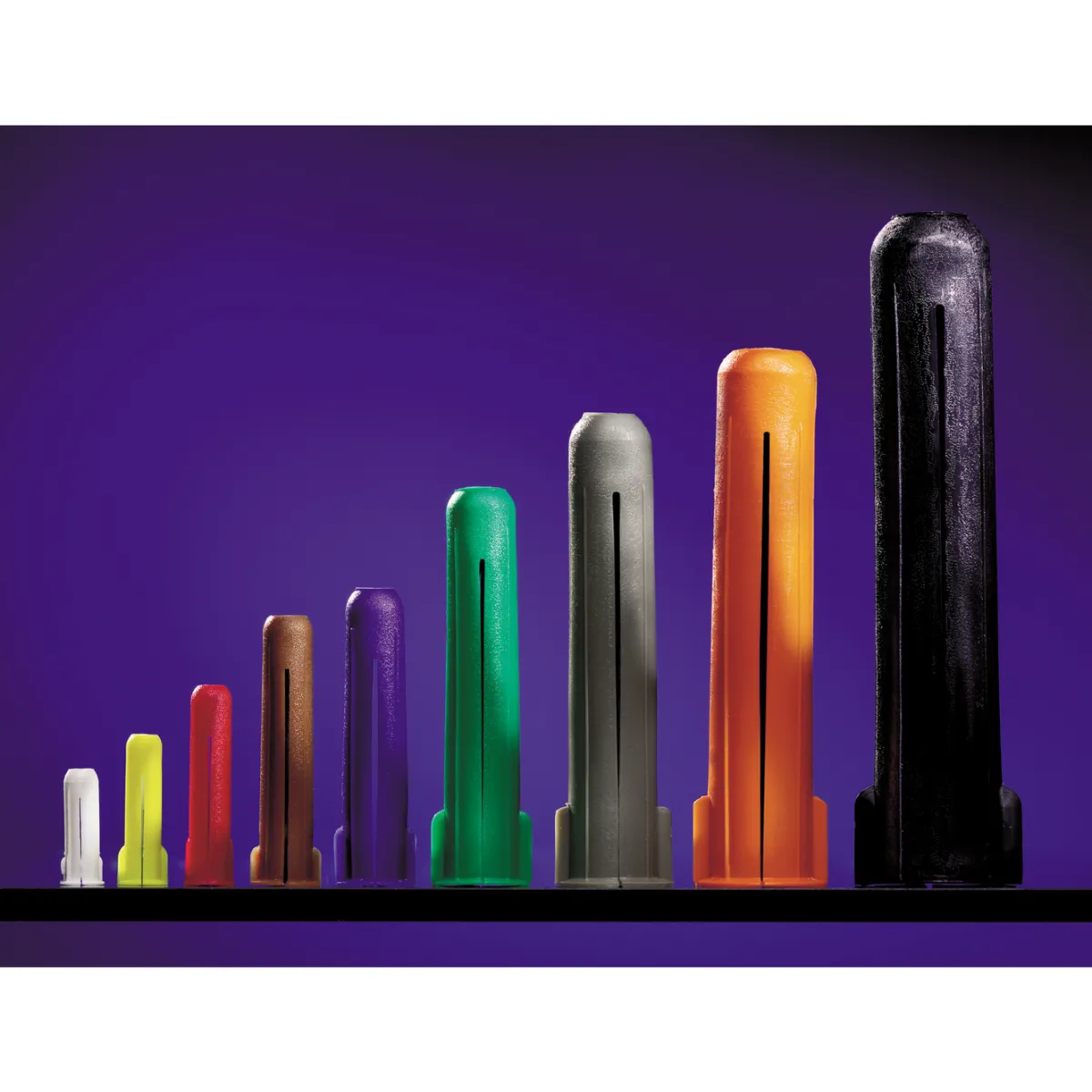

Sortiment av färgkodade pluggar för de flesta installationer. Använd ej skruv med borr- eller spånbrytande spets.

Användningsområden
Lämplig för de flesta installationer där tvärkrafter dominerar. Vid installationer där dragkrafter dominerar eller där hög värme uppstår rekommenderas Thorsmans metallinfästningar, t.ex. TPP eller TEX.

Passar för:
– Betong
– Natursten
– Lättbetong
– Lättklinker
– Ihåliga block
– Ihåliga tegelstenar
– Massivt tegel
– Gipsskivor

Monteringsanvisning
1. Borra hål enligt tabell
– I gipsskivor: borra eller stick hål
– Hålet ska ge presspassning för pluggen

2. Välj rätt plugg

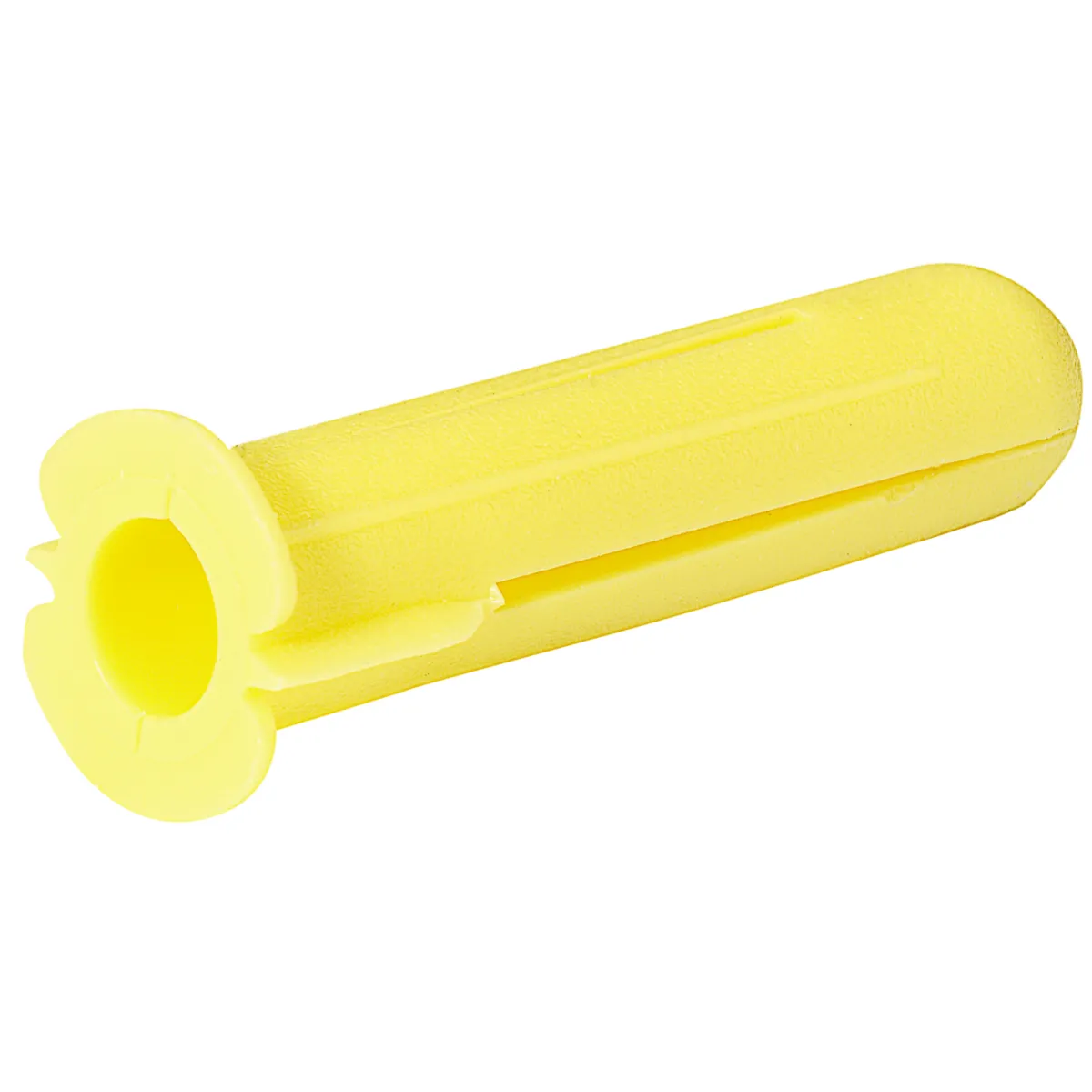

– TP1 gul för enkelgips

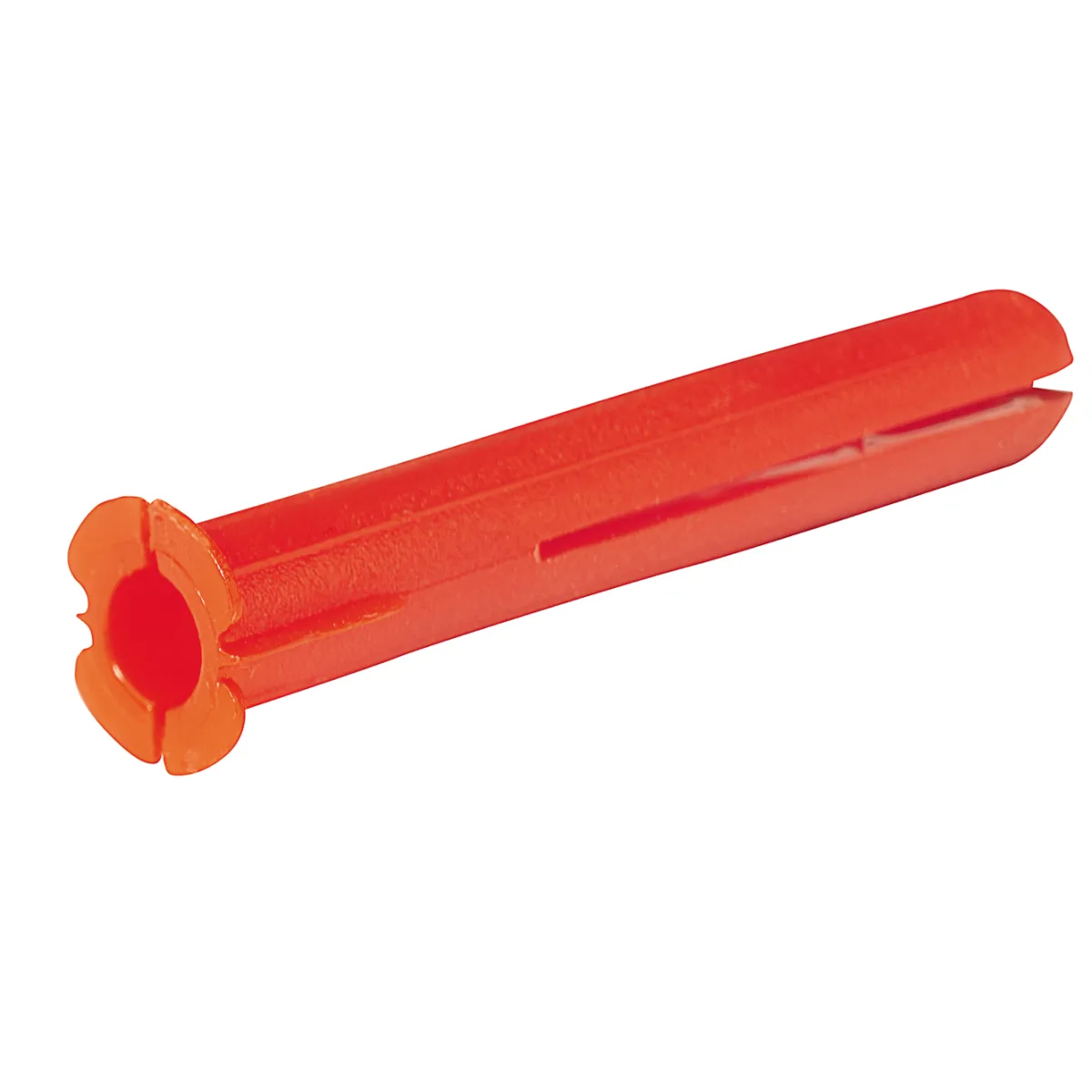

– TP2 röd för dubbelgips

3. Tryck in pluggen i hålet

4. Montera föremålet med en skruv som går igenom hela pluggen
– OBS! Följ inskruvningsdjup enligt tabell

5. Montaget är klart – skruven har expanderat pluggen korrekt
– Viktigt: Skruven ska tränga igenom hela pluggen

Fördelar
– Dubbelexpanderande konstruktion
– Höga belastningsvärden
– Enkel installation
– Färgkod för enkel storleksidentifiering
– Skruven självcentrerar i pluggen
– Brett temperaturområde

Övrig information
– Färgkodsystem används för att definiera pluggstorlek
– Lämplig för montage i betong, natursten, lättbetong, lättklinker, hålsten, massivt tegel eller skivmaterial

Specifikationer
– Material: PEHD (polyeten med hög densitet)
– Typ av produkt/komponent: Plugg
– Antal per förpackning: Sats om 100 st
– Användningsområde: För lättare installationer
– Drifttemperatur: –50 till +80 °C
– Korta namnet: TP
– Minsta beställningskvantitet: 10 st
